一、技術(shù)參數(shù)

       典型應(yīng)用行業(yè)：建筑、建材、家具等行業(yè)。

       對金屬和非金屬材料都有較好的粘接性，如橡膠，皮革，織物，紙板，人造板，木材，泡沫塑料，陶瓷，混凝土，金屬等自粘或互粘，尤其是不同材料相互粘接，其他橡膠型膠粘劑無所能比。

（一）工藝條件：

（二）操作流程：

① 粘接表面處理：

       表面處理就是用機械的、物理的、化學(xué)的方法清潔、粗糙、活化被粘物表面，清除被粘物表面的氧化層、油污、水漬、灰塵等，以利于膠粘劑良好潤濕、滲透、粘接牢固。

②涂膠：

       涂膠就是用適當(dāng)?shù)姆椒ê凸ぞ邔⒛z粘劑涂布于被粘表面。涂布時用刷子或齒刮刀，將膠粘劑涂敷于待粘表面，為了防止膠層殘留氣孔，涂刷應(yīng)朝一個方面移動，并且速度不能太快，以利空氣的排出。一般兩個被粘表面都要涂膠。

       涂膠的遍數(shù)視被粘物的不同而異，致密被粘物，一般涂一遍膠即可，疏松多孔材質(zhì)，需涂膠2-3遍，對于多遍涂膠，一定要在頭遍膠溶劑基本揮發(fā)后才能進行下一遍涂膠，不可操之過急。

③晾膠：

晾膠的目的是令溶劑揮發(fā)，以利結(jié)晶和固化，在開放時間內(nèi)，晾膠時間越長，初粘力越大，所以在貼弧面時，應(yīng)盡量延長晾膠時間。但晾膠時間也不可過長，否則過了開放時間進入凝膠時間后，膠層將失去粘性，影響粘接強度，甚至粘接失敗。一般晾膠以指干為度，即用手指背輕觸膠膜，膠膜稍有粘性但不粘附于手指，時間在5-25分鐘之間，視具體天氣條件，環(huán)境因素而定，如高溫干燥時在5-10分鐘左右，而潮濕低溫則要適當(dāng)延長至15-25分鐘。

④粘合：

粘合時要注意對準(zhǔn)位置，一次粘合成功。粘防火板、鋁塑板時，不要水平粘下，以免將空氣封閉在板內(nèi)形成氣泡，要從一端開始，慢慢粘合至另一端。

⑤敲壓：

       板材一般都不是很平整，要使粘合緊密，必須對板材施壓保證兩面充分接觸，施壓可用錘敲或滾壓，由里及外，排出空氣。

⑥固化：

       膠粘劑通過溶劑揮發(fā)、熔體冷卻，乳液凝聚的物理作用，或交聯(lián)、接枝、縮聚、加聚等化學(xué)作用變成固體，并有一定強度的過程稱為固化。固化可分為初固化、基本固化和后固化，保證足夠的固化時間，才能獲得大的粘接強度，就萬能膠而言，初固化需約1h，基本固化需24h，完全固化則需`120h

（三）注意事項：

       ①施工場所必須通風(fēng)良好，確?？諝饬魍?。

       ②萬能膠屬易燃品，室溫室內(nèi)存放，不得接近明火。

       ③操作時應(yīng)穿工作服，帶手套或口罩（視需要而定）。

       ④如不慎將膠沾在手或其它皮膚上，可用溶劑汽油擦洗，但用量越小越好，以防止皮膚脫脂干裂，最后用洗滌劑再洗一遍，用水沖凈。

       ⑤如需稀釋可加入芳香烴或同等效力的稀釋劑。

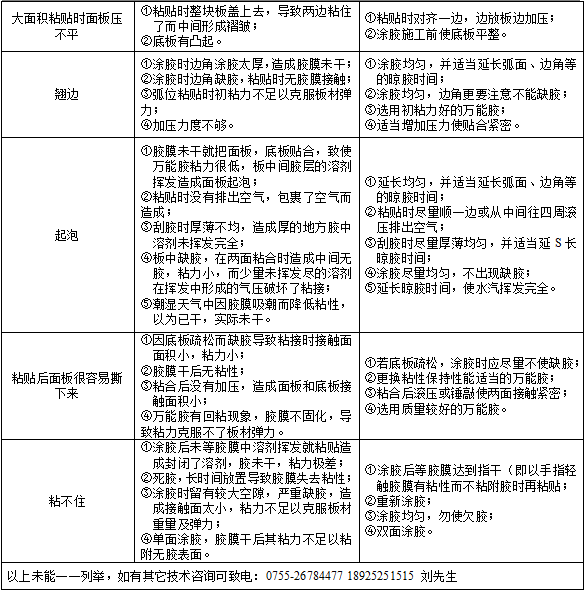

（四）故障排除：

二、產(chǎn)品特點

       1、本品由多種樹脂、氯丁橡膠、抗氧劑及助劑等配制而成。性能卓越，通用性強，適應(yīng)性廣，極佳的抗潮及耐寒性，優(yōu)異的耐溫和抗老化性，干燥時間迅速，開放時間適當(dāng)，初粘及后期粘力都有優(yōu)異表現(xiàn)。

       2、保存與運輸：鐵桶包裝10kg∕桶（12升/桶），按一般化學(xué)品運輸，輕裝輕卸，防止重壓倒置。貯于室溫下通風(fēng)處。保質(zhì)期壹年。

       3、本品特點：

•  初粘力大、粘接快：氯丁橡膠很容易結(jié)晶而固化，膠粘劑涂布晾置疊合后，便能瞬間體現(xiàn)粘接強度，加之配合增粘樹脂，表現(xiàn)出很大的初粘力。

• 粘接強度高：氯丁橡膠結(jié)晶度高，內(nèi)聚強度大，因而氯丁橡膠膠粘劑的粘接強度高。

• 膠層柔韌：彈性良好，耐受沖擊與振動。

• 耐水性好：耐油、耐水、耐化學(xué)藥品性好。

• 耐久性好：具有優(yōu)良的耐光性，耐臭氧性，耐大氣老化性，阻燃性等。

• 使用方便：涂膠晾置后，一經(jīng)接觸、立即粘合，無須長時間加壓，并可在室溫下固化。

• 因?qū)偃軇┬?/span>，有一定的毒性和污染性。
